單片晶體濾波�
閱讀�7511�(shí)間:2011-05-25 15:21:03

  單片晶體濾波�是采用蒸�(fā)與光刻技�(shù)生產的器�,在其表面裝有金屬電極的石英晶片組成的機�濾波�。其有點事不需�變壓��電感�和其他分立器件,所以比通用濾波器的體積更小。另�,只要得到了需要的加固裝置、掩�、設�(jì)�(shù)�(jù)�,它的成本就�(huì)非常之低�

參數及術�

  �(biāo)稱頻率:通常是指Fig.1中中間頻率的�(biāo)�(zhǔn)�,用于頻率參考的�(biāo)�(zhǔn)�

  通帶寬度:這是一�(gè)頻率間隔,這時的相�(duì)衰耗等于或低于指定的衰耗�

  帶內波動:這是通帶�(nèi)中達到衰耗時,和最小損耗之間的差�

  插入損耗:這是區分濾波器插入和未插入�(shí)的衰耗值的,它可分為最小損耗和恒定損�。最小損耗是指插入損耗的最小�,恒定損耗是指在�(biāo)稱頻率時的損耗。兩者都可作為衰耗的參考標�(zhǔn),通常將最小損耗作為標�(zhǔn)�

  阻帶寬度:指相對衰耗等于或高于指定值時,此�(shí)的頻率間隔��

  固定衰耗和帶寬:這是指在衰耗帶寬中一定會存在的相�(duì)損耗和頻率間隔�

  終端阻抗:這是電源阻抗或負載阻抗對濾波器自身在造成的阻抗�,它通常被指定為電阻和等效電��

  耦合電容:為4極濾波器原理前后連接的電��

  平衡型和不平衡型:平衡型是指一�(duì)終端的任何一�(gè)都不�(huì)連接到容器中;不平衡型則是指一�(duì)終端中的其中一�(gè)�(huì)連接到容器上�

  衰減曲線:盡管根�(jù)濾波器設�(jì)因數不同有很多衰減曲線,這些因數如:特殊功能,位置,衰減電極�(shù)�。基本的衰減特性已在Fig.3中被做為典型例子表現了出�,此�(shí)帶寬特性表�(xiàn)為統一�

一般特�

  � 一只石英晶體濾波器所呈現的最顯著的特性是通帶濾波器還是間歇濾波器,取決于晶體諧振器所用的相關部件�

  晶體濾波器中最常用的通帶濾波器的一般特性我們將在這里做以下解釋:

  適用范圍:通帶濾波器根�(jù)外表基本�(jié)�(gòu)不同可以分為2類:

  ※“窄通帶濾波器”,其元件只由共鳴器和電容組�,并且設�(jì)的通帶寬度為中心頻率的0.005% ~ 0.6% 。帶寬取決于晶體諧振器的電容比,精密的限定主要取決于諧振器的Q 值和頻率的穩定��

  線圈和電容以串聯或并�(lián)的形式與諧振器的各元件相連接,帶寬的限度取決于線圈Q值的�(wěn)定�。另一方面,諧振器的電容比和表象特性易在限度時出現問題,它取決于線圈或變壓器的�(wěn)定��

  ※“中等通帶濾波器”是由很大部分的中間范圍帶寬的濾波器人工改造而成,或是由部分上述的窄通帶濾波器組成的�

  線圈在這些濾波器中被要求來抵消電路中諧振器和電容的作用。帶寬的限度值與晶體的電容比和線圈的Q 值相�(guān)。限度的決定條件與窄通帶濾波器的相同�

  Fig.2顯示了帶通濾波器在通帶卡和�(biāo)稱頻率相�(guān)的一般結�(gòu)范圍�

  �(yán)格來�,可�(shí)行的范圍將會由幾�(gè)條件的變化而不�,如特殊的要求,終端衰�,帶�(nèi)波動,尺寸和�(jià)格等�

�(cè)試電�

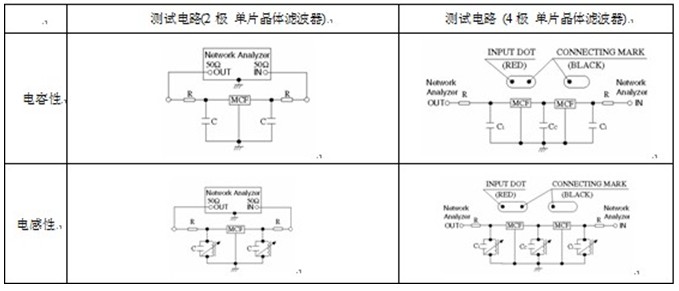

  下面的圖表顯示了�(duì)單片晶體濾波器的特性的�(cè)試電路圖。測試電�

單片晶體濾波器的測試電路

  圖分為電容性類和感�(yīng)性類。電容性類�,濾波器的特性根�(jù)特定的電容不同來�(cè)量;感應性類�,負載電容調節電路用來�(bǔ)償分布式電容和負極電�。濾波器特性的確定要求�(fù)載電容調整電路調整為不用的特定值�
