半橋變換�
閱讀�9452�(shí)間:2011-05-23 00:44:40

  半橋變換器是一種用于開�(guān)電源的拓?fù)浣Y(jié)�(gòu),因?yàn)闇p小了原邊開關管的電壓�(yīng)�,所以被很多高壓開關電源所采用。它由兩�電容和兩只高�晶體管組��

原理

  半橋變換器原理如�1(a)所�,圖1(b)為變壓器T原邊繞組的電壓VB-A和電流Ip的波形圖。電容器C1、C2與開�(guān)晶體管Tr1、Tr2組成橋,橋的�(duì)角線接變壓器T的原邊繞�,故稱半橋變換器。如果C1= C2,某一開關晶體管導通時,繞組上電壓只有電源電壓一��

半橋變換器的原理

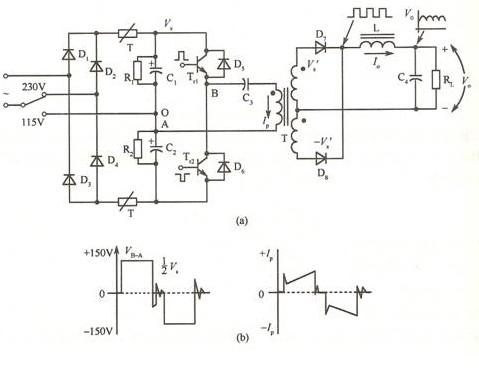

  圖1 半橋變換器電路及波形�

  �(wěn)�(tài)條件�,在C1=C2,Tr1�(dǎo)通時,C1上的0.5Vs加在原邊線圈�,Tr1流過�(fù)載電流Io折算至原邊電流加上磁化電�。經占空比所定時間后,Tr1�(guān)斷。此�(shí),由于原邊繞組和漏電感的作用,電流繼�(xù)流入原邊繞組黑點�(biāo)示端。但B接點擺動到負電位(A�0電位�。如果原邊繞組漏電感�(chǔ)存的能量足夠大時,二極管D6將導�,鉗位電壓�(jìn)一步變�(fù)。D6�(dǎo)通的過程,把反激能量再生,對C2�(jìn)行充��

  B連接�(diǎn)的電壓在阻尼電阻作用下以振蕩形式回復到原來的中心值。這時Tr1、Tr2的緩沖器電容和電阻也參與振蕩作用�

  如果這時Tr2加有�(dǎo)通脈�,Tr2�(dǎo)�,原邊繞組黑�(diǎn)端變�(fù)。Io折算電流加上磁化電流,流�(jīng)原邊繞組和Tr2,然后重�(fù)以前的過�。不同的�,Ip反了方向,Tr2�(guān)斷時接點B擺動到正,D5�(dǎo)通鉗�,反激能量再生�(duì)C1�(jìn)行充��

  副邊電路的工作如下:�(dāng)Tr1�(dǎo)通時,副邊繞組V’s電壓使D7�(dǎo)�,與正激變換器工作相�。當Tr1�(guān)�,兩�(gè)繞組電壓均朝零變化。副邊回路電感L反激,儲能繼�(xù)向負載RL供能。當副邊線圈電壓降到零時,二極管D7、D8都起著續流作�,D7、D8分得的電流近似相等。在D7、D8都導通時,副邊電壓V’s鉗位到零�

  在穩�(tài)條件�,在晶體管導通期間通過L的電流增�,關斷期間L的電流減小,其平均值等于輸出電流Io�

  忽略損�,輸出電壓Vo按下式計��

  Vo==

  式中  Vs──原邊繞組電壓(V��

  Np──原邊繞組匝數(匝);

  Ns──副邊繞組匝數(匝��

  D──其中一管導通的占空�=�

  Ts──工作原理(S��

  因此,通過使用合適的控制線路調整占空比,在電源電壓Vs和負載Io變化�(shí),可以保持輸出電壓Vo不變�

�(yōu)�(diǎn)

  半橋式變換器電路的主要優�(diǎn)是其電路中所使用的功率開�(guān)晶體管的耐壓較低,絕不會超過輸人電壓的峰�;晶體管的飽和電壓也降至;輸入濾波電容的耐壓也可以減�。但是因?yàn)楦哳l變壓器上施加的電壓幅值只有輸入電壓的一半,與推挽式電路相比,欲輸出相同的功�,則開關晶體管必須流�2倍的電流�
